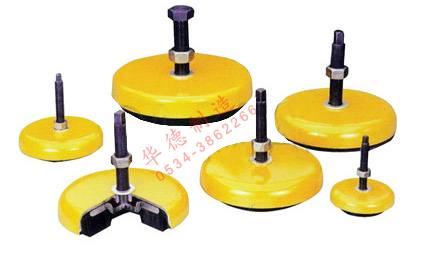

減震墊鐵

產品特點減振橡膠有效的衰減機器自身的振動．減少振動力外傳．阻止振動力的傳入，保證加工尺寸精度及質量?？刂平ㄖ锝Y(jié)構諧振傳播振動力和噪音。使粗、精加工各類機床組成生產單元，適應物流技術的發展。安裝機床不需設置地腳螺栓與地面固定．良好的減振和相當?shù)拇怪睋隙仁箼C床穩定于地面節省安裝費用縮短安裝周期?？筛鶕?jù)生產隨時調換機床位置消除二次安裝費用．使機床樓上安裝成為可能。可以調節

全國咨詢熱線：13583407879

產品介紹

產品特點
    減振橡膠有用的衰減機器自身的振動．削減振動力外傳．阻止振動力的傳入，保證加工尺寸精度及質量。控制建筑物結構諧振傳播振動力和噪音。使粗、精加工各類機床組成生產單元，適應物流技術的發展。
    安裝機床不需設置地腳螺栓與地面固定．優秀的減振和相稱的垂直撓度使機床穩固于地面節省安裝費用縮短安裝周期。可根據生產隨時調換機床位置消弭二次安裝費用．使機床樓上安裝成為可能。
    可以調節機床水平調節范圍大、方便、快捷。
     采用丁睛合成橡膠耐油脂和冷卻劑。
適用范圍
    金屬加工機床．緞壓機床、紡織、印刷機械、食品加工機、橡膠機械、電線、電纜機械、包裝機械、發電機及重型設備。
適用方法
    將所需墊鐵放入機床地腳孔下穿入螺栓．旋至和承重盤接觸實，然后進行機床水平調節（螺栓順時針旋轉．機床升起）: 調好機床水平后．旋緊螺母．固定水平狀況。
    由于橡膠的蠕變征象．在墊鐵第一次使用時，兩星期以后再調節一次機床水平。

產品編號	橡膠硬度值	尺寸參數		螺栓(mm )	可調高度( mm )	單件最大靜載	參數指標
φ-H-Sh	(A )士3	φ	H	M	h	Fmax(kg)	Sz(mm)	f.z(HZ)
S78 040-15-50	50	40	15	M5×30	5	25	1.4	13
S78 080-25-50	50	80	25	M10×80	8	100	2.8	9.4
S78 080-25-60	60					170
S78 080-25-70	70					250
S78 120-32-50	50	120	32	M12×100	12	400	3.2	8.8
S78 120-32-60	60					550
S78 120-32-70	70					850
S78 120-32-80	80					1200
S78 160-35-50	50	160	35	M16×120 (M20)	12	1000	3.3	8.7
S78 160-35-60	60					1900
S78 160-35-70	70					2400
S78 160-35-80	80					3500
S78 185-39-60	60	185	39	M20×160 (M16)	12	2200	3.6	8.3
S78 185-39-70	70					3100
S78 185-39-80	80					4200
S78 210-50-60	60	210	50	M2×160 (M24)	12	2300	4	8.9
S78 210-50-70	70					3400
S78 210-50-80	80					4600
S78 228-54-60	60	228	54	M24×1.5×180(M20)	12	3300	1.5	7.5
S78 228-54-70	70					4300
S78 228-54-80	80					6500
S78 325-70-70	70	315	70	M30×2×200(M24)	12	7500	6	6.4
S78 325-70-80	80					9500
